Инструкция к пользованию программным обеспечение Tenzoset.

Содержание



Вступление

О программе.
Программное обеспечение Tenzoset предназначено для совместной работы с тензометрическими устройствами серии TD-7730 компании "Вес Сервер Ком" и служит для начальной настройки указанных устройств, а также их калибровки.
Программное обеспечение Tenzoset является неотъемлемой частью любой системы, основанной на тензометрических устройствах серии TD-7730. После приобретения или переноса устройства на новое место необходимо произвести его настройку согласно текущей инструкции.

Об устройстве.
Тензометрические устройства серии TD-7730 являются, по своей сути, весоизмерительными преобразователями с дополнительным настраиваемым функционалом и выполняют различные функции в зависимости от конкретной модели.
Все устройства серии совместимы с программным обеспечением Tenzoset. Для устройств, имеющих функциональность дозаторов, дополнительно предлагается программное обеспечение Batch, необходимое для настройки параметров дозирующей системы.
Тензометрические устройства подключаются к тензодатчикам и после необходимой настройки выводят показания текущего веса или кода АЦП. Устройства с расширенным функционалом предлагают возможность создания дозирующих систем вплоть до 8-компонентных дозаторов с автоматическим управлением или управлением с компьютера или вручную. За более подробной информацией о вариантах устройств вы можете обратиться на сайт компании "Вес Сервер Ком" или связаться с представителем компании.

Контакты.
Контакты компании ООО "Вес Сервер Ком":
196128, Санкт-Петербург, Московский проспект, д. 149А, а/я 85.
Тел/Факс: (812) 448-65-48.
Электронная почта:
Отдел продаж: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра., Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Отдел гарантийного обслуживания и ремонта: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Отдел технической поддержки: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра., Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра., Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Время работы: 10:00 - 18.00, вых. - сб, вс.

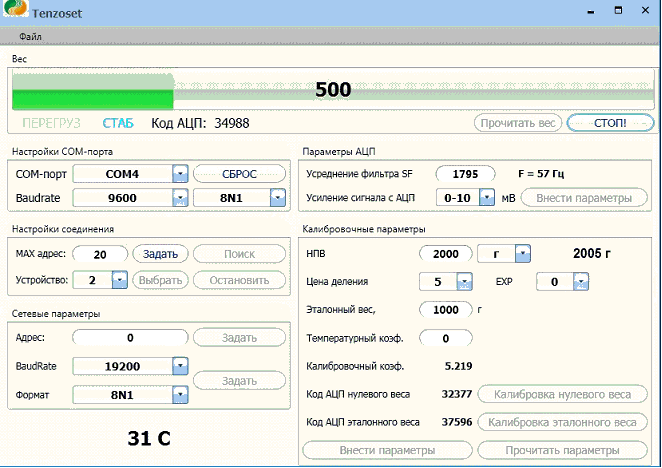

Интерфейс.

Интерфейс программы состоит из нескольких основных частей:

  • Меню - основное меню программы.
  • Индикация измеряемого веса - отображается текущий вес, код АЦП, а также отображается статус (перегрузка, стабильный вес). Чтение однократное или непрерывное.
  • Настройка СОМ-порта - настройка последовательного порта компьютера для подключения к тензометрическому устройству.
  • Настройка соединения - настройка сетевых параметров, выбор максимального количества сканируемых устройств, выбор нужного, и его инициализация.
  • Сетевые параметры - настройка сетевых параметров устройства.
  • Индикация температуры в корпусе устройства.
  • Параметры АЦП - задание параметров аналогово-цифрового преобразователя.
  • Калибровочные параметры - чтение и запись калибровочных параметров тензометрического устройства, параметров индикации, а также калибровка устройства.

bm00

Как пользоваться.

Параметры подключения.
Для подключения к тензометрическому устройству необходимо в настройках СОМ-порта выбрать СОМ-порт компьютера, к которому подключено устройство, и задать необходимые настройки (по умолчанию - 9600 или 19200 (в зависимости от версии), 8, N, 1), нажать кнопку "Установить".
В настройках соединения указать максимальный адрес, до которого будет идти поиск подключенных устройств, нажать кнопку "Задать", затем нажать кнопку "Поиск". Программа начнет поиск в сети подключенных устройств, начиная с первого адреса, вплоть до указанного максимального. После завершения поиска появится окно с результатами. Если были найдены устройства, то в выпадающем списке устройств выбрать необходимое по адресу, нажать кнопку "Выбрать", затем - "Начать работу".
После нажатия кнопки "Начать работу" будут автоматически прочитаны необходимые параметры устройства, и заполнены соответствующие поля в окне программы, необходимые для упрощения дальнейшей работы.
Далее можно приступить к внесению изменений в параметры выбранного устройства.

Чтение и запись параметров

Сетевые настройки.
Сетевые настройки устройства служат для его унификации в сети. Имеется возможность выбрать сетевой адрес устройства, скорость обмена, а также формат посылки. Рекомендуемая скорость посылки - 9600 или 19200, формат посылки - 8N1. Ввиду особенностей работы последовательного порта для стабильной работы и избежания ошибок при обмене данными высокие скорости выставлять не рекомендуется.
Примечание: адрес устройства и настройки скорости и формата задаются отдельно, в системе не должно быть устройств с одинаковыми адресами.
При подключении нового устройства к системе рекомендуется первым делом изменить его адрес со стандартного на другой, отличный от стандартного.

Параметры АЦП.
В этом разделе можно задать параметры работы АЦП, а именно: усреднение частоты фильтра SF. Для схемы, используемой в устройстве, рабочая частота рассчитывается по формуле: F=4915200/(48*SF), где SF - задаваемое значение (максимум - 2047), рекомендуется подбирать SF таким образом, чтобы частота работы фильтра отличалась от частоты переменного тока в сети, от которой питается устройство.
Усиление сигнала с АЦП - выбирается в зависимости от используемого датчика.

Калибровочные параметры.

  • Калибровочные параметры служат для настройки устройства для корректного отображения взвешиваемого груза.
  • НПВ - наибольший предел взвешивания, не должен превышать максимально допустимую нагрузку для используемого тензодатчика, используется для предупреждения о перегрузке, а также для расчета точности и прочих расчетов в модификациях устройства с функционалом дозатора.
  • Единица измерения - г, кг, Т. Служат для индикации единиц измерения, в которых происходит взвешивание продукции.
  • Цена деления - шаг, с которым будет отсчитываться вес (1,2,5).
  • EXP - положение точки, в зависимости от значения представляет собой разные функции и рассчитывается по формуле: цена деления * 10^EXP. Если выбрано положительное число или 0, то указывает на дискретность индикации веса, которая может представлять собой ряд: 1, 2, 5, 10, 20, 50, 100, 200, 500. Если выбрано отрицательно значение, то указывает на количество знаков после запятой.
  • Эталонный вес - вес для калибровки, калибровочный вес.
  • Температурный коэффициент - зарезервировано (в данный момент не используется).
  • Калибровочный коэффициент отображает значение АЦП, приходящееся на единицу измерения веса.
  • Код АЦП нулевого и эталонного веса отображают значение АЦП для данного веса.
  • Калибровка нулевого веса - калибруется нулевой вес, т.е. считывается код АЦП нулевого веса и с занесением данных в энергонезависимую память устройства.
  • Калибровка эталонного веса - калибруется эталонный вес, т.е. считывается код АЦП эталонного веса с занесением данных в энергонезависимую память.
  • Прочитать параметры - чтение параметров устройства.
  • Внести параметры - занесение параметров в память устройства.

Калибровка.
Для калибровки устройства необходимо указать эталонный вес и внести параметры в энергонезависимую память устройства нажатием кнопки "Внести параметры". Устройство перезапустится. Затем необходимо снять груз с платформы весового оборудования или установить необходимую тару, далее необходимо нажать кнопку "Калибровка нулевого веса", после чего устройство перезапустится. Затем на платформу весового оборудования необходимо установить груз эталонного веса и нажать кнопку "Калибровка эталонного веса", после чего устройство вновь перезапустится. После этого проверить калибровку с помощью гирь разного номинала и при необходимости повторить процесс калибровки.
Примечание: В зависимости от модификации устройства калибровка может быть доступна только с установленным защитным джампером.
Примечание: Калибровку желательно производить в сервисном центре поверенными гирями.

Чтение веса и кода АЦП.
В программном обеспечении Tenzoset предусмотрена возможность чтения веса и кода АЦП. Чтение может быть как непрерывным, так и разовым.
Для однократного прочтения веса с кодом АЦП необходимо нажать кнопку "Прочитать вес", при этом отобразится код АЦП и, если устройство правильно откалибровано, вес груза или перегруз, а также ProgressBar отобразит загруженность платформы. В противном случае будет отображен Прегруз.
