Batch

Инструкция к пользованию программным обеспечение Batch.

Содержание


Вступление

О программе.
Программное обеспечение Batch предназначено для совместной работы с тензометрическими устройствами серии TD-7730 с возможностями дозатора компании "Вес Сервер Ком" и служит для начальной настройки параметров дозирования указанных устройств, а также для управления и индикации процесса дозирования.
Следует отметить, что для работы с программным обеспечением Batch необходимо сначало настроить и откалибровать устройство посрдством программного обеспечения Tenzoset, затем можно производить настройку параметров дозатора и приступать к работе.

Об устройстве.
Тензометрические устройства серии TD-7730 являются, по своей сути, весоизмерительными преобразователями с дополнительным настраиваемым функционалом и выполняют различные функции в зависимости от конкретной модели.
Все устройства серии совместимы с программным обеспечением Tenzoset. Для устройств, имеющих функциональность дозаторов, дополнительно предлагается программное обеспечение Batch, необходимое для настройки параметров дозирующей системы.
Среди устройств с функционалом дозатора следует выделить устройства линейки TD-7730IO, оснащенные портами ввода-вывода. При использовании таких устройств отпадает потребность в дополнительных устройствах ввода-вывода, на их основе можно сконструировать 8-компонентный дозатор.
Тензометрические устройства с функционалом дозатора могут работать как автономно, так и управляться с ПК. За более подробной информацией об устройствах вы можете обратиться на сайт компании "Вес Сервер Ком" или связаться с представителем компании.

Контакты.
Контакты компании ООО "Вес Сервер Ком":
196128, Санкт-Петербург, Московский проспект, д. 149А, а/я 85.
Тел/Факс: (812) 448-65-48.
Электронная почта:
Отдел продаж: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра., Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Отдел гарантийного обслуживания и ремонта: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Отдел технической поддержки: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра., Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра., Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Время работы: 10:00 - 18.00, вых. - сб, вс.

Интерфейс.

Интерфейс программы состоит из нескольких основных частей:

  • Меню - основное меню программы.
  • Настройки - Настройки COM-порта. Производится настройка COM-порта для подключения к устройству.
  • Рецепты - настройка рецептов. Служит для настройки рецептов, а также загрузки выбранного рецепта в память устройства для автономной работы.
  • Настройка соединения - настройка сетевых параметров, выбор максимального количества сканируемых устройств, выбор нужного, и его инициализация.

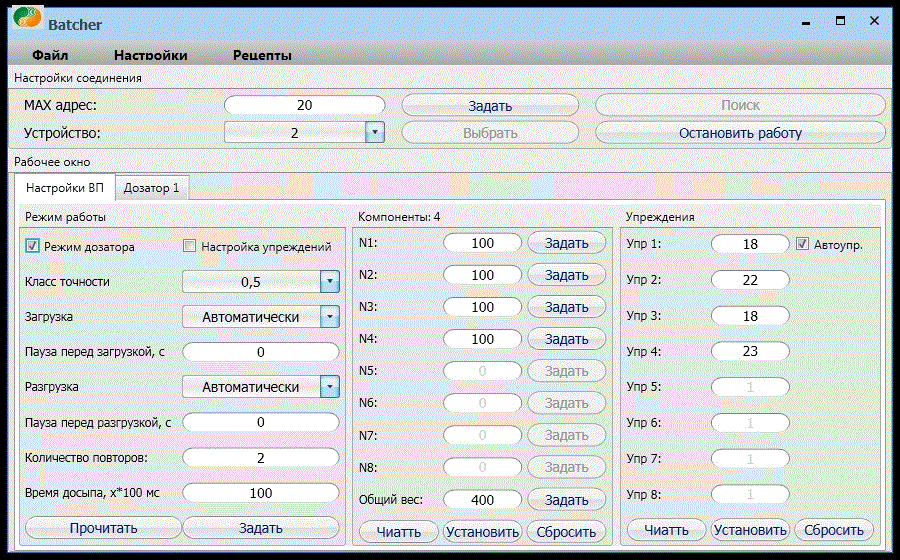

  • Вкладка "Настройки ВП" - настройки весового преобразователя. Включает в себя настройки основных параметров дозирования.

    Режим работы - настраивается режим работы дозатора.
    Режим дозатора - выбор режима, если выбрано - работа в качестве дозатора, в противном случае - в качестве весоизмерительного устройства.
    Настройка упреждений - автоматическая настройка упреждений (рекомендуется при первом запуске устройства на новом рабочем месте.
    Класс точности - класс точности дозатора.
    Режим работы - настраивается режим работы дозатора.
    Пауза перед разгрузкой/загрузкой - задержка после стабилизации веса перед началом разгрузки/загрузки.
    Количество повторов - количество необходимых доз при выборе соответствующего режима работы.
    Время досыпа - время импульсов досыпа в случае недосыпа материала (благодаря используемым алгоритмам работы устройства в случае корректной настройки упреждении и включенном автоупреждении нет необходимости использовать данный параметр).

    Компоненты - настройка компонентов. Имеется возможность как ручной настройки, так и загрузки из базы рецептов.
    Под номерами копонентов вводится их необходимая масса, в общем весе отображается суммарный вес дозы. Можно для компонентов вводить пропорции, тогда в поле общего веса необходимо ввести требуемый вес дозы и нажать "Задать".

    Упреждения - задание значений упреждений. Задается вручную или автоматически при установленном флаге "Настройка упреждений"
    Автоупреждение - автоматическая корректировки упреждений в ходе работы. Требуется, например, для избежания погрешностей в случае, когда в емкости остаются или налипают остатки материала, отчего могут измениться параметры.

    Кнопки "Установить" - внесение параметров в устройство. "Прочитать" и "Читать" - чтение параметров из устройства. "Задать" - задание параметров в программе для перехода к вводу следующих. "Сбросить" - сброс параметров в программе. Кнопки "Задать" и "Сбросить" влияют только на окно программы и не влияют на работу устройства. "Прочитать" и "Установить" работают непосредственно с устройством.

    batch

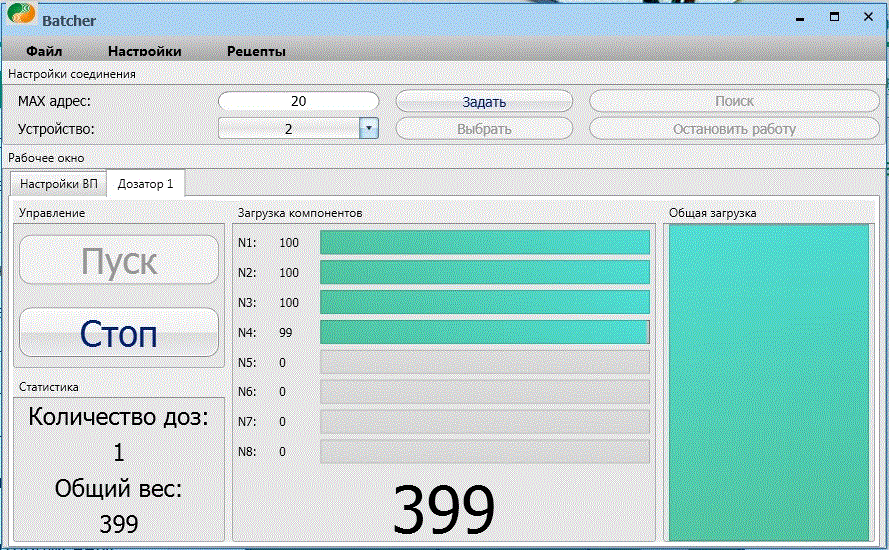

  • Вкладка "Дозатор 1" - управление дозатором и индикация процесса и статистики дозирования.

    Управление - управление процессом дозирования.
    Пуск - старт дозирования.
    Стоп - остановка дозирования.

    Статистика - статистика процесса дозирования. Отображается количество доз за текущий цикл и общий отдозированный вес.

    Загрузка компонентов - отображает процесс загрузки по компонентам.
    По компонентам отображается загрузка в единицах измерения веса (г, кг, Т), а также в процентах в элементе progressbar.
    Также отображается суммарный вес отдозированных компонентов.

    Общая загрузка - отображает общий процесс загрузки в элементе Progressbar в процентном отношении к требуемой дозе.

    batch

Как пользоваться.

Параметры подключения.
Для подключения к тензометрическому устройству необходимо в настройках СОМ-порта выбрать СОМ-порт компьютера, к которому подключено устройство, и задать необходимые настройки (по умолчанию - 9600 или 19200 (в зависимости от версии), 8, N, 1), нажать кнопку "Установить".
В настройках соединения указать максимальный адрес, до которого будет идти поиск подключенных устройств, нажать кнопку "Задать", затем нажать кнопку "Поиск". Программа начнет поиск в сети подключенных устройств, начиная с первого адреса, вплоть до указанного максимального. После завершения поиска появится окно с результатами. Если были найдены устройства, то в выпадающем списке устройств выбрать необходимое по адресу, нажать кнопку "Выбрать", затем - "Начать работу".
После нажатия кнопки "Начать работу" будут автоматически прочитаны необходимые параметры устройства, и заполнены соответствующие поля в окне программы, необходимые для упрощения дальнейшей работы.
Далее можно приступить к внесению изменений в параметры выбранного дозатора.

Режим работы.
Выберите режим работы устройства. В случае, если необходима работа в качестве дозатора, необходимо поставить галочку "Режим дозатор", при этом активируется возможность внесения настроек для дозатора. Если это первый запуск устройства на новом месте или необходимо автоматически настроить приблизительные величины упреждений, то необходимо поставить галочку "Настройка упреждений".
Затем, если выбран режим работы в качестве дозатора, необходимо заполнить параметры его работы или оставить по умолчанию. Описание режимов работы см. в описании интерфейса программы.
После ввода необходимых параметров нажать "Задать".

Настройка компонентов.
Настройка компонентов доступна только в режиме дозатора.
При работе в режиме дозатора необходимо заполнить данные о компонентах. Сделать это можно вручную или загрузкой из базы рецептов. База рецептов также редактируется.
При загрузке из базы рецептов необходимо в меню "Рецепты" выбрать "Настройка рецептов", в появившемся окне в выпадающем списке выбрать необходимый рецепт и нажать "Ок", значения компонентов заполнятся значениями из базы.
При ручном вводе необходимо вводить данные для компонентов вручную, чтобы сохранить компонент и ввести следующий, после ввода значения необходимо нажать "Задать" напротив введенного компонента, при этом количество активных компонентов увеличится на 1. Таким образом необходимо ввести требуемое количество компонентов, в окне "Общий вес" отобразится суммарная доза введенных компонентов.
Также есть возможность работать не с весом отдельно взятых компонентов, а с пропорциями, при это для компонентов вводятся пропорции, а в окно общего веса заносится требуемый вес дозы, при нажатии "Задать" напротив общего веса происходит автоматический расчет требуемого веса для каждого кмпонента.
После ввода необходимых параметров нажать "Задать".

Настройка упреждений.
Настройка упреждений доступна только в режиме дозатора.
При работе в режиме дозатора для точной работы необходимо заполнить данные об упреждениях. Стоит заметить, что эти данные хранятся в самом устройстве, поэтому перед редактированием настоятельно рекомендуем прочитать их из устройства, а затем, при необходимости, редактировать. Для редактирования доступно столько же упреждений, сколько компонентов в текущем рецепте (дозе). Ручное редактирование выполняется для тонкой настройки упреждений, поэтому изменяйте эти данные только в том случае, если знаете, что делаете.
Автоупреждение включает автоматическую подстройку упреждения при каждом цикле дозирования. Рекомендуется включить.

Дозирование.
Если устройство работает в режиме дозатора, будет доступно управление дозатором. Перед началом работы рекомендуется проверить параметры компонентов, а также настройки дозатора (необязательно). Устройство может работать как автономно, так и управляться с ПК, поэтому управлять процессом дозирования можно без использования ПК.
В случае управления процессом с ПК с помощью программного обеспечения Batch, для начала процесса необходимо нажать кнопку "Пуск", при этом будет произведено тарирование, и начнется процесс дозирования. В процессе работы будет отображаться статус, и обновляться статистика. Для прекращения дозирования необходимо нажать кнопку "Стоп".
Когда отдозирована полная доза, и стабилизируется вес, в зависимости от настроек будет произведена разгрузка, или потребуется вручную разгрузить тару. Далее, в зависимости от настроек, процесс дозирования прекратится или продолжится. В случае продолжения дозирования новый цикл может быть запущен автоматически или по нажатию кнопки на устройстве, при этом в случае автоматического запуска дозирование запустится тогда, когда вес тары сравняется с нулем, т.е. емкость будет разгружена. Стоит отметить, что есть возможность настройки пауз перед началом разгрузки и перед началом загрузки.
